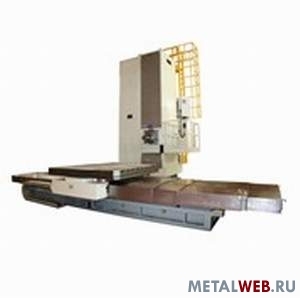

Горизональный Фрезерно-Расточный Станок-Китай

Назначение и характеристика:
1.Горизонтально-фрезерный расточный станок с ЧПУ серии 65 спроектирован по модулю.
2.Любые четыре оси блокируются, и осуществляет сверление, фрезерования, расточки, и нарезания резьбы для средних и больших частей и многоступенчатую обработку трёхмерной поверхностей.
3.Широко используестя в отрасли инженерной техники, автомобилестроение.
4.T-образное расположение передней и задней станины, конструкция шпиндельной бабки постоянной стойки ставила на ребро; Ось X, Y, W принимают конструкции инкрустированых сталь и составых рельсов, стабильная подача осуществляет высокую точность движения.
5.По разным образу щпинделя деляет модель A(постоянная конструкция плоской поворотной тарелки) и B(без постояной плоской поворотной тарелки).
6.Ползун плоской поворотной тарелки модель A принимает конструкцию импортного линейного рельса качения высокой жесткости, высокая точность позиционирования.

Техпараметры:
работая площадь рабочего стола: 1400×1600 (1600×1800、1800×2000)мм
Максимальная нагрузка рабочего стола: 10000kg
размер T-образного паза рабочего стола:28мм
Диаметр шпинделя:130мм
Конус шпинделя: ISO50
диаметр конца фрезерного шпинделя: 221.44(6513B модель)мм
предел поворотной скорости шпинделя: 10-1500 (10-2000) r/min
Макс. крутящий момент шпинделя: 2865(2170) Nm
Мини. расстояние с центральной линии шпинделя до рабочей поверхностей:0мм
Мини. расстояние с торца шпинделя до центра рабочего стола: Завивимости от размера рабочего столамм
поперечный ход рабочего стола (X): 2000(2500, 3000, 3500, 4000)мм
вертикальный ход шпиндельной баки (Y): 1600(2000, 2500)мм
продольный ход рабочего стола(Z): 1250(1600, 2000, 2500)мм
осевой ход шпинделя(W):900мм
ход ползуна плоской поворотной тарелки (U): 300(6513A модель )мм
поворотный угол B рабочего стола:360°
